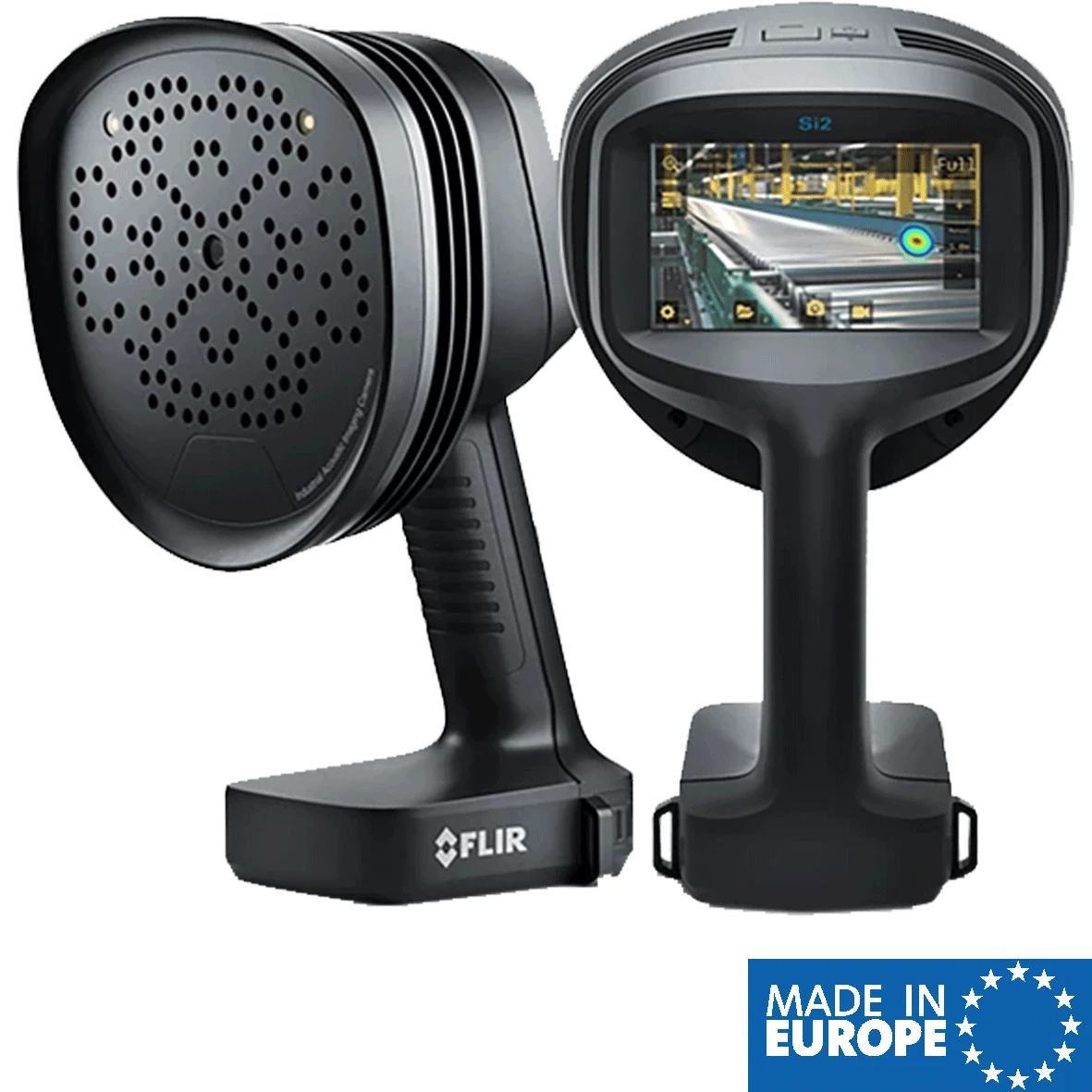

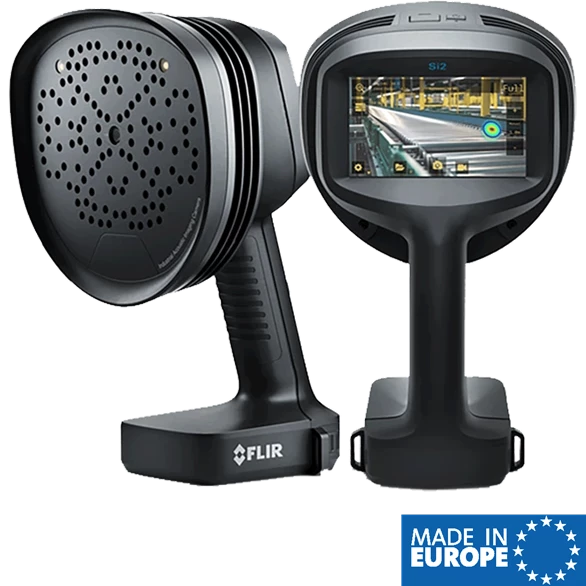

- Industrijski akustični slikovni uređaj za detekciju djelomičnog pražnjenja, detekciju tlaka puštanja i detekciju mehaničkih kvarova
Tipski položaji curenja: fitinzi, spojnice, ventili, spojnice, ventili za zaustavljanje, priključci za pneumatske alate, upuštenja, cijevi i koturice za cijevi, spremnici za pohranu
Intuitivna, jednostavna za uporabu kamera koja može izolirati frekvenciju curenja ili praznina, čak i u izrazito bučnim proizvodnim okruženjima
Lokacija curenja određuje se razlikovanjem smjera od izvora zvuka, koji se pojavljuje kao zvuk i prolazi kroz skupinu mikrofona. Boja se prikazuje preko vizualne slike, omogućujući lako vizualno lociranje
Optička vizualizacija lokacija vanjskog djelomičnog pražnjenja na opremi visokog napona
S nizom od 124 mikrofona, lako je provjeriti veliko područje i izdaleka locirati curenja ili pukotine
Zaštićena tehnologija prikaza akustične slike (dugini boja paleta)
Izbor niza mjesta pucanja i curenja vizualizirano
Filteri HIGH (visoka osjetljivost), SLM (sporo), ULT (ultrazvučno) za uklanjanje ambijentalne buke
Prag detekcije:
20 kHz: -7 dB SPL
35 kHz: 4 dB SPL
50 kHz: 10 dB SPL
80 kHz: 36 dB SPL
100 kHz: 51 dB SPL
Od 0,3 m do 70 m
Podržani plinovi komprimirani zrak, vodik, CO2, metan, prirodni plin, helij, argon, amonijak
Ostali modovi akustičke analize: Detekcija mehaničkih kvarova Senzor: 124 digitalna MEMS mikrofona
Polje gledišta 75°dijagonalno
Dodirni zaslon: 1280 x 720 LCD
Digitalna kamera 12 MP boja
Polje gledišta kamere 75° dijagonalno
Video frame rate
Kamera: 60 fps / Akustična slika: 30 fps / Zaslon: 70 fps
8x digitalni zum
Rezolucija video slike 1280 × 720
Korisničko sučelje
Veličina zaslona: 5 in, 1280 × 720
Otporni dodirni zaslon, TFT LCD, MIPI DSI
Integrirane LED lampe za svjetiljke, tri načina isključeno, normalno i svijetlo
Analiza i izvješćivanje na mreži
FLIR Akustički preglednik kamere (cloud servis)
FLIR Thermal Studio (desktop software)
Komunikacija i pohrana podataka
Prijenos podataka
Wi-Fi 2.4 GHz i 5 GHz IEEE 802.11.b/g/n/ac bežični LAN
USB memorijski stick
Ažuriranje softvera kamere
Automatsko bežično ažuriranje na zraku (OTA) ili putem USB veze
Format slike nlz i .jpg
Video snimanje i format
Do 5 minuta (.nlz format)
