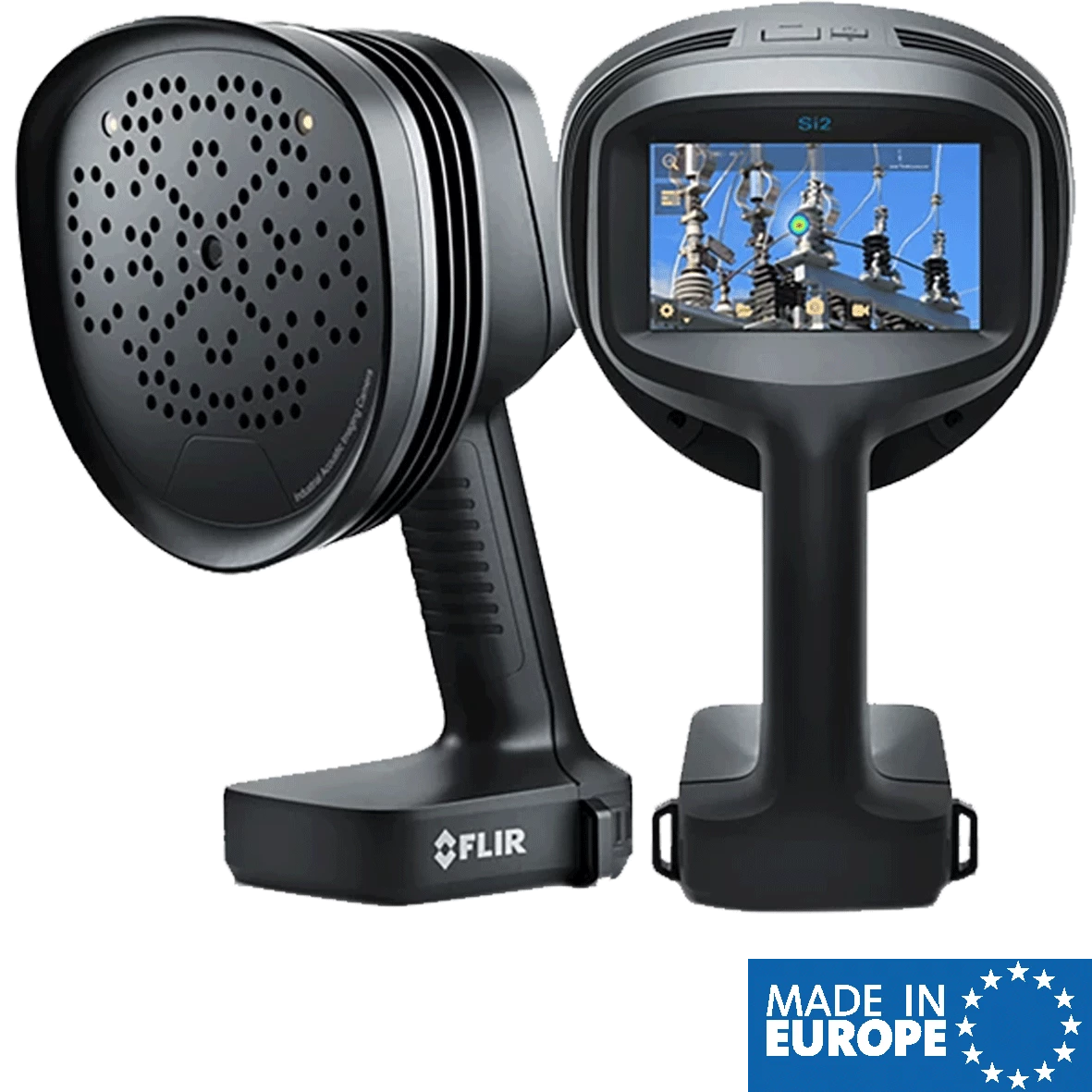

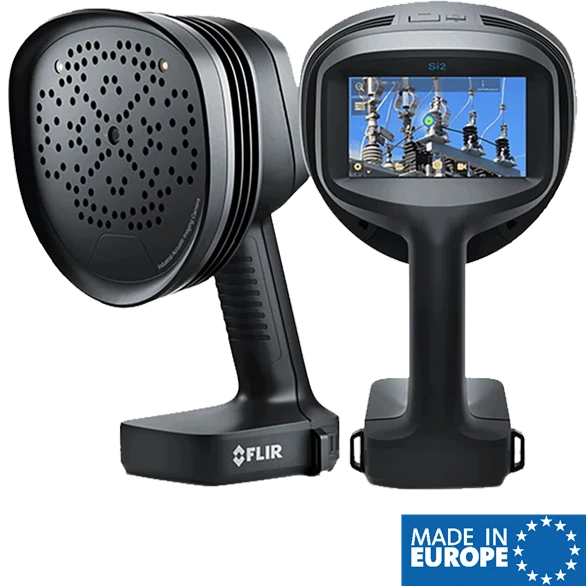

- Akustična kamera za detekciju parcijalnog pražnjenja
Lokacija parcijalnog pražnjenja određuje se razlikovanjem smjera iz izvora zvuka, koji se pojavljuje kao zvuk i prolazi kroz niz mikrofona.
Boja se prikazuje preko vizualne slike što omogućava jednostavno vizualno lociranje
Optička vizualizacija lokacija vanjskih parcijalnih pražnjenja na opremi visokog napona
S nizom od 124 mikrofona, lako je provjeriti veliko područje i locirati parcijalno pražnjenje s udaljenosti
Patentirana tehnologija prikaza akustične slike (color palettes duginih boja)
Miješanje raspona prekida i lokacija parcijalnog pražnjenja s vizualima
Filteri HIGH (visoka osjetljivost), SLM (spor), ULT (ultrazvučni) za eliminaciju ambijentalne buke
Prag detekcije:
20 kHz: -7 dB SPL
35 kHz: 4 dB SPL
50 kHz: 10 dB SPL
80 kHz: 36 dB SPL
100 kHz: 51 dB SPL
Od 0.3 m do 200 m
Senzor: 124 digitalna MEMS mikrofona
Polje gledanja 75° dijagonalno
Touch screen: 1280 x 720 LCD
Digitalna kamera 12 MP u boji
Polje gledanja kamere 75° dijagonalno
Brzina kadra videa
Kamera: 60 fps / Akustična slika: 30 fps / Zaslon: 70 fps
8x Digitalno zumiranje
Rezolucija slike videa 1280 × 720
Korisničko sučelje
Veličina prikaza: 5 in. 1280 × 720
Resistive touch screen, TFT LCD, MIPI DSI
Integrirane LED svjetiljke, tri moda rada, isključeno, normalno i jako svjetlo
Analiza i izvještavanje online
FLIR Akustični preglednik kamere (cloud servis) www.acousticviewer.flir.com Offline
FLIR Thermal Studio (desktop software)
Komunikacija i pohrana podataka
Prijenos podataka
Wi-Fi 2.4 GHz i 5 GHz IEEE 802.11.b/g/n/ac bežični LAN
USB memorijski stick
Ažuriranje softvera kamere
Automatsko ažuriranje bežično Over The Air (OTA) ili putem USB veze
Format slike .nlz i .jpg
Snimanje videa i format
Do 5 minuta (.nlz format)
